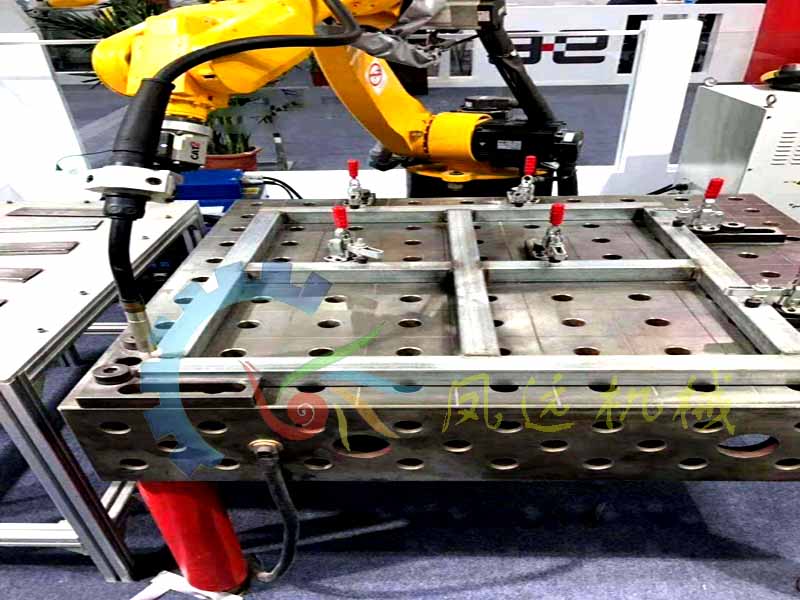

机器人焊接工装夹具
【凤远机械机器人焊接工装夹具的功能】： 适用机床 钢结构、各种车辆车身制造、自行车摩托车制造、工程机械、框架和箱体、压力容器、 机器人焊接、钣金加工、金属家具、设备装配、工业管道（法兰）、检测系统等行业；
3、准确性： 在装配或焊接过程中，使用定位块、连接块、夹紧器、支撑块，能够对工件准确定位，工件牢固的固定在各个定位点或定位面上。不能定位的工件几率是非常小的。如果工件本身几何尺寸不准确，可以很快被检测出来，在初加工工序中便得到消除。
4、坚固耐用： 在焊接过程中，仅需要低廉的防飞溅液即可免除3D工作台表面的焊接飞溅。工作台均经过时效处理和特殊加工。通过模块设计具有互换性，您能在短时间内完成复杂和准确的工装组合。不论是制作单一零件或者是装配组件，这种方式都是非常经济的。台面以及各模块上的网格化的高精度孔，使装夹达到高准确性和高重复性。
二维柔性焊接工作台孔系分为： Φ28 和 Φ16 两大系列，按结构分为二维柔性组合工装和三维柔性组合工装，工装平台按材料分为钢件平台和铸铁平台以及复合板平台； 技术参数： 28 系列工装平台孔距为 100mm,16 系列工装平台孔距为 50mm ，平台上均刻有相应的网格线，根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；
1. 通用 2D 、 3D 工装平台 （Φ16 、 Φ28 孔系 ）:
1） 工装平台的平面度 :≤0.15mm/1000mm, 3D 平台平面与侧面的垂直度 :≤0.1mm/1000mm
2） 工装平台材质：钢件（低合金钢 Q345 ） , 进行整体阶梯式热处理，消除内应力
3） 孔距位置公差 ±0.05mm 以内
4） Φ16 系列孔距为 50mm ， Φ28 系列孔距为 100mm
|
三维柔性焊接工作台（材质HT250-300）孔系28/16 长X宽X高（mm） |
|||
|
序号 |
规格型号（mm） |
规格型号（mm） |
图片 |
|
1 |
1000X1000X200 |
1000X1200X200 |
|
|
2 |
1500X1000X200 |
1200X1200X200 |
|
|
3 |
2000X1000X200 |
1500X1500X200 |
|
|
4 |
1500X2000X200 |
2400X1200X200 |
|
|
5 |
2000X3000X200 |
3000X1500X200 |
|
|
6 |
4000X2000X200 |
|
|
|
三维柔性焊接工作台（钢件） 孔系28/16 长X宽X高（mm） |
|||
|
序号 |
规格型号（mm） |
规格型号（mm） |
图片 |
|
1 |
800X800X200 |
1500X1000X200 |
|
|
2 |
1000X800X200 |
1500X1500X200 |
|
|
3 |
1000X1000X200 |
1600X800X200 |
|
|
4 |
1200X1000X200 |
2000X1000X200 |
|
|
5 |
1200X1200X200 |
2000X1500X200 |
|
|
6 |
2000X2000X200 |
2400X1200X200 |
|
|
7 |
2500X1500X200 |
3000X1500X200 |
|
|
二维柔性焊接工作台（钢件）孔系28/16 长X宽X高（mm） |
|||
|
序号 |
规格型号（mm） |
规格型号（mm） |
图片 |
|
1 |
1000X800X150 |
1000X1000X150 |
|
|
2 |
1200X1200X150 |
1500X1000X150 |
|
|
3 |
2000X1000X150 |
2400X1200X150 |
|
|
4 |
3000X1500X150 |
|
|
|
八角柔性焊接工作台（钢件）孔系28/16 长X宽X高（mm） |
|||
|
序号 |
规格型号（mm） |
规格型号（mm） |
图片 |
|
1 |
800X800X200 |
1000X1000X200 |
|
|
2 |
1200X1200X200 |
1400X1400X200 |
|
