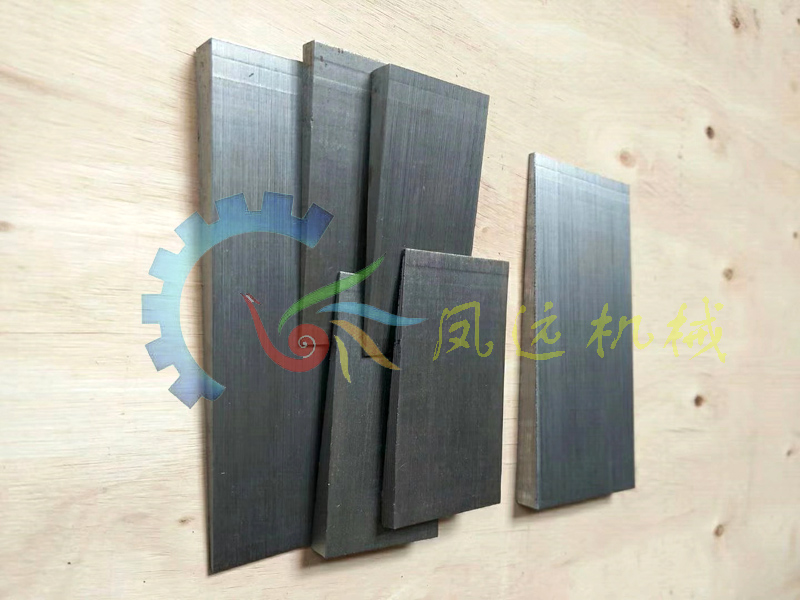

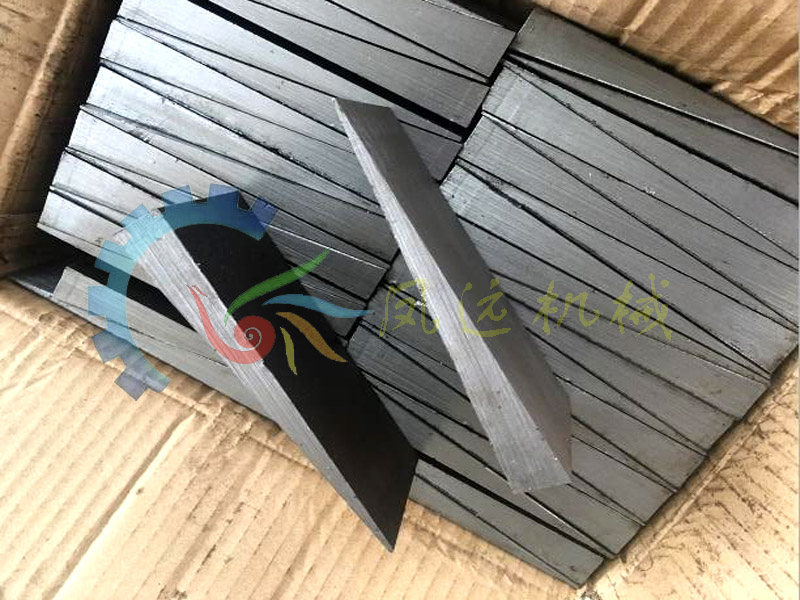

斜垫铁
【 凤远机械 斜垫铁的用途】 ：铸铁平台及机械设备安装时通常采用平垫铁和斜垫铁安装，斜垫铁放置在设备底座与基础之间，将设备的重量和工作载荷均匀地传给基础，并可使设备的标高和水平度达到规定的要求。有些设备的水平在生产过程中常需要调整，采用螺栓调整垫铁；有些设备需要减振，采用减振垫铁。
|
S11 铸铁斜铁系列 |
S11-Q235 斜铁系列 |
||
|
规格 mm |
重量 kg |
规格 mm |
重量 kg |
|
100X50X15-3 |
0.33 |
100X50X15-3 |
0.35 |
|
130X80X20-3 |
0.9 |
130X80X15-3 |
0.8 |
|
160X80X15-3 |
0.8 |
130X80X20-3 |
0.95 |
|
200X100X20-3 |
1.75 |
160X80X15-3 |
0.91 |
|
|
|
200X100X20-3 |
1.82 |
【 凤远机械平垫铁和斜垫铁安装 】：
斜铁和平垫铁常用普通碳素钢板切割加工而成，也可用铸铁，用于重型精密设备的平垫铁上下表面需刨削加工。斜垫铁通常也用普通碳素钢板切割加工而成，斜面和底面需刨削加工，斜度为1/25~1/10.设备安装中通常采用一块平垫铁和一组斜垫铁组成一个垫铁组，每组垫铁的数量不宜多余5块，设备找正调平后，每块垫铁均应压紧，垫铁之间，垫铁与设备底座面之间接触良好，除铸铁垫铁外，垫铁应用定位焊焊牢。
安装垫铁有研磨法和坐浆法两种方法。研磨法将垫铁直接设置在基础上，先将设置垫铁的地方凿平、研磨，垫铁设置应平稳，接触均匀，精密设备水平度不应大于0.1/1000
坐浆法是在基础上用高强度微膨胀混凝土预埋垫铁，垫铁的标高可根据设备标高测定，水平度不宜大于0.1/1000.坐浆法可减少垫铁数量，节省钢材。
