铸铁校正平台-泊头市凤远机械铸业有限公司

铸铁校正平台

铸铁校正平台是凤远铸铁平台厂家核心产品之一，我们拥有二十年的制造经验，校准平台，校验平台工作面设计可以根据客户要求进行设计。
校正平台又称铸铁校正平台、_校正平台、检验校正平台、校正平板、校准平台、校准平板等。
校正平台【用途】：

&、检测机器零件平面度，直线度等形位公差的测量基准；

&、可用于零件划线研磨加工，安装设备等用途：
&、是检验机械零件平面、平行度、直线度、等形位公差的测量基准。

【应用领域】：汽车钣金、校管、校轴等领域。

【产品形状】：一般制造成长方形，在校管校轴测试中，铸铁平台的形状一般为长条形。

【强度要求】：对铸铁平板整体的强度要求_高，平台由于宽度很窄长度很长，故本身在设计时_考虑铸造成型及后期加工精度变形等问题。
校正平台使用【注意事项】：
1.校正平台在使用前，我们要有_的工作人员进行校正平台的安装调试，然后才可以使用。
2.在没有安装调试合格的校正平台上工作是没有意义的工作，非_人员的安装调试校正平台是违规的操作，是不可以采用的。
3.非_人员的安装调试有可能损坏校正平台的结构，甚至会造成校正平台变形，使之损坏，无法使用。

校正平台精度一般分为1级、2级、3级等精度，铸铁校正平台表面经过人工刮研处理，有的校正平台表面还需要加上T型槽等。

【凤远机械铸铁精密检验平台常用规格参数表】：铸铁精密检验平台调试好后使各个支点均匀受力并且_ 环境温度（ 20 ± 5 ℃）的条件下测量

规格 Specification	精度等级 Accuracy class（um）					参考高度 mm
	0	1	2	3	精刨
	平面度公差（μm）
200×100	5	10	20			50
200×200	5	10	20			50
300×200	5.5	11	22			50
300×300	5.5	11	22			80
400×300	6	12	24			85
400×400	6.5	12.5	25			85
500×400	6.5	13	26	66		90
500×300	6.5	13	26	66		90
500×350	6.5	13	26	66		90
500×500	7	14	28	68		95
600×400	7	14	28	70		90
600×500	7	14	28	70		90
700×500	8	16	32	71		90
600×500	8	16	32	71		120
800×500	8	16	32	78		140
800×600	8	16	32	80		160
900×600	8.3	16.5	33	83		160
1000×750	9	18	36	90		180
1000×800	9	18	36	90		180
1000×1000	10	20	40	97		180
1200×1000	10	20.5	41	103		180
1500×1000	11	22	45	112	120	190
1500×1500	12	25	50	125	125	200
2000×1000		26	52	130	190	200
2500×1500		28	56	140	210	230
2000×1200		26	53	132	195	200
2000×2000		30	60	152	230	230
2500×1500		32	64	152	230	250
2500×2000		34	68	168	248	250
3000×1000		34	68	168	248	260
3000×1500		35	70	174	254	260
3000×2000		37	74	184	275	260
3000×2500		38	76	186	276	260
3000×3000		42	84	210	300	280
4000×1000		42	84	210	300	280
4000×2000		44	88	219	310	280
4000×2500			92	228	340	280
4000×3000				240	360	300
5000×1500				249	370	300
5000×2000				255	375	300
5000×2500				264	390	300
5000×3000				287	420	350
6000×1500				287	420	350
6000×2000				293	430	350
6000×2500				300	450	350
6000×3000				308	460	350
备注：异形规格可订做，大于此规格时可拼接使用。

【凤远机械铸铁平台做发货前的检验及外形处理】

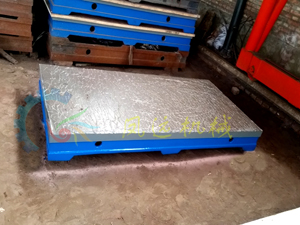

【凤远机械铲刮好的铸铁校正平台】
